什么是三相四線濾波器？

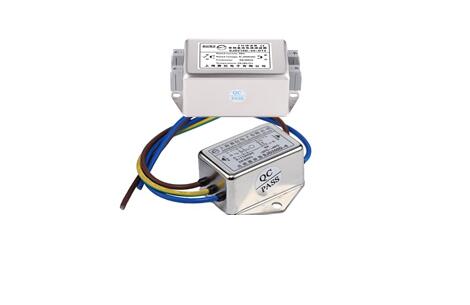

　　電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”，這是一種由電容、電感和電阻組成的濾波器，是濾波器的一種。它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號三相四線濾波器。

　　它是一種無源雙向網絡，一端是電源，另一端是負載，因此是一種阻抗適配網絡，主要是針對電源端口電磁騷擾的特點而設計，電源濾波器一般都設計為低通式，作為電子產品，工作的可靠性是它重要的特點，由于電磁噪聲存在使得電子產品受到其他設備的干擾導致工作異常。對于任何電源線上高頻傳導騷擾信號，都可以用差模干擾信號和共模干擾信號來描述。差模干擾在兩傳輸導線之間流動，屬于對稱性干擾;共模干擾在傳輸導線與地之間傳輸，屬于非對稱性干擾。

　　三相四線濾波器原理

　　三相四線濾波器典型電路圖，其中：C1、C2是差模電容器，一般稱為X電容，電容容量很多時候選擇在0.01μF到0.47μF之間；Y1和Y2是共模電容，一般稱為Y電容，電容量不宜過大，一般在幾十納法左右，選的太大容易引起漏電；L1為共模扼流圈，它為同向繞在同一個鐵氧體環(huán)上的一對線圈，電感量約為幾毫亨，對于共模干擾電流，兩個線圈產生的磁場是同方向的，共模扼流圈表現(xiàn)出較大的阻抗，從而起到衰減干擾信號的作用；而對于差模信號，兩個線圈產生的磁場抵消，因此不會影響到電路的性能。需要注意的是這是一級濾波器電路，如果想要效果得到更好可以采用二級濾波三相四線濾波器。
