1.低通濾波器

　　從0～f2頻率之間，幅頻特性平直，它可以使信號中低于f2的頻率成分幾乎不受衰減地通過，而高于f2的頻率成分受到極大地衰減。

　　2.帶阻濾波器

　　與帶通濾波相反，阻帶在頻率f1～f2之間。它使信號中高于f1而低于f2的頻率成分受到衰減，其余頻率成分的信號幾乎不受衰減地通過。

　　3.帶通濾波器

　　它的通頻帶在f1～f2之間。它使信號中高于f1而低于f2的頻率成分可以不受衰減地通過，而其它成分受到衰減。

　　4.高通濾波器

　　與低通濾波相反，從頻率f1～∞，其幅頻特性平直。它使信號中高于f1的頻率成分幾乎不受衰減地通過，而低于f1的頻率成分將受到極大地衰減。

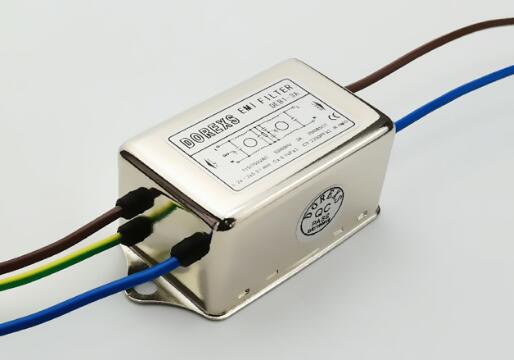

　　濾波器的安裝流程

　　1、濾波器金屬殼與機箱必須保證良好面接觸，并將接地線接好，接地線應盡量短。

　　2、濾波器連接線以選用雙絞線為佳，它可有效消除部分高頻干擾信號。

　　3、濾波器輸入線、輸出線必須拉開距離，切忌并行，以免濾波器效能降低。

　　4、電源濾波器輸入端與輸出端通常可互相調換。

　　5、濾波器的安裝位置應選在電源入口處，盡量縮短輸入線在機箱內的長度，減少輻射干擾。
